GZBY-817系列高壓數字綜合保護裝置（以下簡稱保護裝置），是我司推出的新型產品，采用先進的ARM處理器，集檢測、計量、控制、保護于一體，用于供電設備、供電線路和用電負荷的全面安全保護、運行監測、計量和遠程控制。防止供電系統帶故障運行、防越級跳閘、防止大面積停電等事故。實現事故預先檢測、事前報警、分級保護、快速分析處理和電力運行管理、實時用電計量管理。
a）GZBY-817系列高壓數字綜合保護裝置（以下簡稱保護裝置），是我司推出的新型產品，采用先進的ARM處理器，集檢測、計量、控制、保護于一體，用于供電設備、供電線路和用電負荷的全面安全保護、運行監測、計量和遠程控制。防止供電系統帶故障運行、防越級跳閘、防止大面積停電等事故。實現事故預先檢測、事前報警、分級保護、快速分析處理和電力運行管理、實時用電計量管理。
b）適用于3kV~10kV中性點不接地或經消弧線圈接地電網系統的配電裝置中，可實時監測供電系統中斷各種電參數，如三相電流、電壓、有功功率、無功功率、功率因數 、頻率、用電量等多參數的測量及計量。具有短路、過載、斷相、三相不平衡、欠壓、過壓、過熱、漏電、PT斷線、絕緣監視、風電、瓦斯等全面的綜合保護功能。接入監控網絡后，具備遠程操作控制，遠程調整定值、遠程報警、遠程模擬試驗、安全閉鎖等功能。
基本參數:
1、保護裝置所配開關要求：
a) 額定電壓：3kV、3.3kV、6kV、10kV。
b) 額定電流：5a～1250a。
c) 額定頻率：50Hz。
2、保護裝置參數：
a) 額定電壓：100VAC，在65%～120%范圍內可靠工作。
b) 額定功率：不大于15W。
c) 額定頻率：50Hz。
d) 斷電延時：掉電后保持3秒。
本保護裝置的系統由保護裝置、顯示屏、電流傳感器、零序電流互感器等組成 。電流傳感器為空心電流互感器和鐵芯式電流互感器可選。空心的電流互感器，直接穿在母線上，便可獲得與一次側電流成正比的電信號。目前提供一種型號。CT互感器已經列出從20-1250A的各種常見型號。供電電源由變壓器提供，額定線電壓為100VAC。本保護裝置實時顯示當前開關的分合閘狀態，電流、電壓、有功功率、無功功率、有功功率因數、電度、絕緣監視情況、瓦斯閉鎖、風電閉鎖、故障狀態以及通過通訊端口與整個監控系統進行通訊。鍵盤（按鈕）共四個：“上行”、“下行”、“確定”、“復位”，通過簡單操作可隨時對保護裝置的保護功能進行整定。
1、額定電流工作值Ie：整定范圍從5a～1250a。
2、欠壓：保護可由軟件整定為65～90%額定電壓值，動作時間1S～240S可調。
3、過壓：保護可由軟件整定為110～120%額定電壓值，動作時間1S～60S可調。
4、短路: 可設定短路倍數，范圍為額定電流的0.1～10.0倍可調。
5、過流：動作倍數連續可調，整定電流值區間為 0.1Ie～10Ie，精度為±5%。

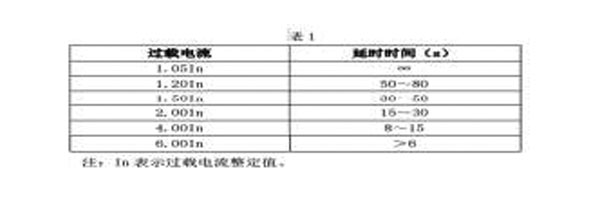

6、過載：具有瞬動性和反時限特性，保護器動作時間如表1所示。過載保護動作倍數連續可調，整定電流值為 0.1Ie～2.0Ie，精度為±5%。
7、風電閉鎖、瓦斯閉鎖元件為開關量輸入元件，故保護定值只有“常閉”和“常開”兩種狀態可調。
8 、雙屏蔽電纜監視保護單元
a）當雙屏蔽電纜屏蔽芯線與屏蔽地線之間的絕緣電阻值 Rd 降低到：Rd<3kΩ時，保護可靠動作；Rd>5.5k Ω時，保護可靠不動作。

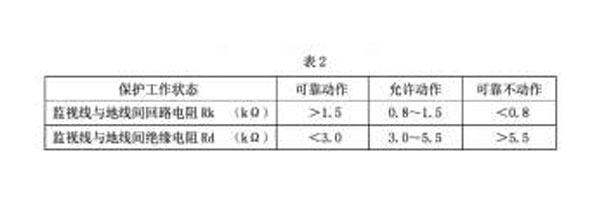

b）當雙屏蔽電纜屏蔽芯線與屏蔽地線之間的回路電阻值 Rk 降低到：Rk>1.5kΩ時，保護可靠動作；Rk<0.8k Ω時, 保護可靠不動作，具體區間見表2。
5、通訊功能：
保護器通過現場 CAN 總線或國內外標準485（MODBUS）串行或以太網UDP/TCP 協議與系統通信，后臺系統可以實現以下主要通訊功能：GZBY-817II高壓綜合保護裝置
1、采集電流、電壓、有功、無功、功率因數、遙信、電度量及保護器內部溫度。
2、查看修改保護定值，投退各保護功能。
3、 可以完成遠方分閘、遠方合閘、遠方試驗、復位、對時、查詢運行信息、查詢軟件版本號等操作
6、防越級跳閘功能：

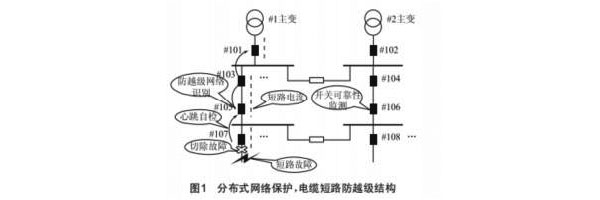

綜合保護器可實現防越級跳閘保護功能，綜合保護器含有閉鎖輸入接口及閉鎖輸出接口，上下級通過閉所控制器連接，實現閉鎖輸入輸出信號的傳輸；綜合保護器可投退防越級跳閘功能，并可以設置閉鎖延時時間，短路發生后，末級開關將會立即動作并發出閉鎖信號，上一級開關收到閉鎖信號后將會延時動作，如果末級開關在閉鎖延時時間內仍未切除故障，上一級開關將會越級跳閘；綜合保護器可記錄閉鎖輸入事件、閉鎖輸出事件及閉鎖，當閉鎖線斷開時，保護器將會按照正常短路保護進行動作保護 。（如圖1所示）
合理設置“防越級跳閘”參數可以有效的避免越級跳閘事件的發生。防越級跳閘功能打開后，防越級跳閘啟動后，短路保護實際動作時間為Ts，則有如下公式：
Ts=(n-m)* T+Td
其中本機的“越級延時”為T，本機的短路保護設置動作時間為Td，“本機等級”為m，短路故障發生在等級為n的開關的負載側。
