環境要求：系統中用于機房、調度室的設備，能在下列條件下正常工作：

a）環境溫度：15℃~35℃；

b）相對濕度：45%～75%；

c）溫度變化率：小于10℃/h，且不得結露；

d）大氣壓力：86 kPa～106kPa；

e）GB/T 2887-2010規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

除有關標準另有規定外，系統中用于煤礦井下的設備在下列條件下正常工作：

a）環境溫度：0℃~+40℃；

b）平均相對濕度：≤95％(＋25℃)；

c）大氣壓力：80～106kPa；

d）有爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。

1、數據采集功能：

①系統具有水倉水位、流量、壓力(含管路壓力、真空泵壓力)、設備溫度(水泵軸承溫度、電機軸承溫度)、電流、電壓、功率等模擬量采集、顯示及報警功能。

②系統具有水泵、閥門、真空泵、狀態等開關量采集、顯示及報警功能。

③系統具有排水量、有功電量、水泵運行時間等累計量采集、顯示及報警功能。

④系統具有水泵、電機溫度等采集、顯示、故障診斷及報警功能。

2、控制功能：

①系統具有地面遠程控制功能，實現水泵等啟/停地面遙控。

②系統具有自動控制功能，根據水位、用電峰谷等自動啟/停水泵。

③系統具有人工就地控制功能，實現水泵等啟/停就地人工控制。

④系統具有按設定順序啟停多臺水泵功能。

⑤系統具有遠程控制、自動控制、就地控制、檢修等功能設置，并可 設定優先級，檢修時閉鎖其他控制狀態。

3、存儲和查詢功能：

①系統具有以地點和名稱為索引的存儲和查詢功能；

②控制箱具有存儲功能。當系統通信中斷時，控制箱存儲有關監控信 息，系統通信正常時，上傳至中間站。

4、顯示功能：

①系統具有列表顯示功能；

②系統具有模擬量實時曲線和歷史曲線顯示功能。在同一坐標上用不 同顏色顯示上限值、平均值、下限值等曲線。并設時間標尺，可顯示出對時間標尺的模擬量

值和時間等。

③系統具有開關量狀態圖及柱狀圖顯示功能。顯示內容包括：地點、名稱、后面一次動作時刻和狀態、工作時間、開機率、動作次數、傳感器狀態等，并設時間標尺。

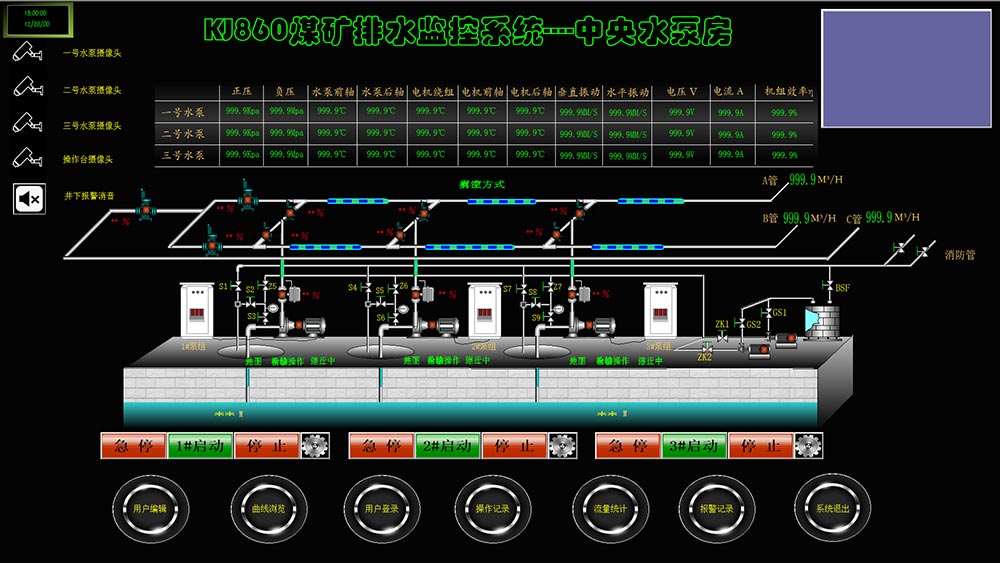

④系統具有模擬圖顯示功能

⑤系統具有系統設備布置圖顯示功能。

5、打印功能：系統具有報表、曲線、柱狀圖、狀態圖、模擬圖、初始化參數等召喚打印功能(定時打印功能可選)。

6、人機對話功能：系統具有人機對話功能，以便于系統生成、參數修 改、功能調用、控制命令輸入等。并具有操作權限管理功能。

7、自診斷功能：系統具有自診斷功能。當系統中傳感器、閥門、控制箱、電源、傳輸電纜(或光纜)等設備發生故障時，報警并記錄故障時刻和故障設備，以供查詢及打印。

8、雙機切換功能：系統中主機為雙機備份，具有手動切換功能，值班人員每日24小時內時刻觀察工作主機的操作界面，及時發現工作主機的故障，立即手動更換接線至已通電待用的備用主機，使備用主機投入正常工作，期間花費時間≤5min。

9、數據備用功能：系統具有數據自動備份功能，在不同硬盤上進行自動數據備份。

10、備用電源功能

11、網絡通訊功能

12、軟件自監視功能

13、軟件容錯功能

14、實時多任務功能

1、模擬量輸入傳輸處理誤差：模擬量輸入傳輸處理誤差不大于1.0%。

2、累計量輸入傳輸處理誤差：累計量輸入傳輸處理誤差不大于1.0%。

3、系統巡檢周期：系統巡檢周期不大于30s，并符合監控要求。

4、控制響時間：遠程控制響時間不大于系統巡檢周期。異地控制響時間不大于2倍的系統巡檢周期。就地控制響時間不大于2s。

5、調節響時間：調節響時間不大于系統巡檢周期。

6、畫面響時間：調出整幅畫面85%的響時間不大于2s，其余畫面不大于5s。

7、誤碼率：不大于10-8。

8、傳輸距離上限：工控機至交換機之間的傳輸距離上限：50m(五類雙絞線)；交換機至KTG220地面用光端機之間的傳輸距離上限：50m(五類雙絞線)；KTG220地面用光端機至可編程控制箱之間的傳輸距離上限：10Km（發射光功率-15dBm～-5dBm；接收靈敏度-30dBm；使用MGTSV礦用單模光纜；光纖接點總數12個，其中熱熔接點5個，冷熔接點5個，活動連接點2個）。可編程控制箱至可編程控制箱之間的傳輸距離上限：1Km（使用MKVVR電纜，導線截面不小于1.5mm²）；可編程控制箱至傳感器之間的傳輸距離上限：1Km（使用MKVVR電纜，導線截面不小于1.5mm²）；

9、雙機切換時間：值班人員每日24小時內應時刻觀察工作主機的操作界面，及時發現工作主機的故障，立即手動更換接線至已通電待用的備用主機，使備用主機投入正常工作，從工作主機故障到備用主機投入正常工作時間≤5min；

10、備用電源工作時間：在電網停電后，備用電源能保證系統連續監控時間不小于2 h。

11、存儲時間：存儲時間滿足下列要求：

a)重要監測點模擬量的實時監測值存盤記錄保存7d以上；模擬量統計值、報警/解除報警時刻及狀態、開關量狀態及變化時刻、累計 量值、設備故障/恢復正常工作時刻及狀態等記錄保存1年以上。當系統發生故障時，丟失上述信息的時間長度不大于5min；

b)控制箱存儲數據時間不小于2h。

12、統計值時間：模擬量統計值是5min的統計值。

13、供電距離：向傳感器及執行器遠程本安供電距離不小于2km。

14、累積量時間間隔：累計量時間間隔不大于系統巡檢周期。

15、傳輸性能：

1)工控機至交換機：

a)傳輸方式：TCP/IP電纜傳輸方式；

b)傳輸速率：10/100/1000Mbps；

2)交換機與KTG220地面用光端機：

a)傳輸方式：TCP/IP電纜傳輸方式；

b)傳輸速率：10/100/1000Mbps；

3)KTG220地面用光端機與可編程控制箱：

a)傳輸方式：TCP/IP光傳輸方式；

b)傳輸速率：10/100/1000Mbps；

16、電源波動適能力：供電電壓在規定的電壓波動范圍內變化時，系統的 主要功能和主要技術指標不低于本標準的要求。

17、工作穩定性：系統進行工作穩定性試驗，通電試驗時間不小于7d，其主要功能和主要技術指標不低于本標準的要求。

18、防爆性能：系統中的產品及關聯設備應符合GB3836.1-2010、GB3836.2-2010及GB3836.4-2010的規定，其圖樣及產品必須經過指定的檢驗單位檢驗，并取得“防爆合格證”和“安全標志”，防爆關聯配接設備應進行防爆關聯審查和檢驗，取得防爆關聯審查檢驗合格證明。
