一. 概述

隨著煤礦自動化水平的不斷提高，在新設計的礦井或老礦的改造中都大量使用小功率的電動機設備，有的礦井只有 1140V 電源，而這些設備使用的電源為 660/380V，這些設備中也包括公司開發的礦 用隔爆型閥門電動裝置，為了適應煤礦自動化的要求，我公司開發了該產品，具有對小功率的電動機設備，提供保護功能；對礦用閥門電動裝置控制的電控箱提供電源的功能。

該產品符合本公司企業標準 Q/320421 BSK 010-2021《KXB-8/1140(660)礦用隔爆型電控箱》、 GB3836.1-2010《爆炸性環境 第 1 部分：設備通用要求》、GB3836.2-2010《爆炸性環境 第 2 部分： 由隔爆外殼“d”保護的設備》的規定。

該產品在電氣性能設計上注重與 DCS 系統接口的銜接功能、從而使電控箱在自動化系統中的應用更為廣泛、可靠，在此基礎上電控箱具有漏電閉鎖、短路保護、過載保護、欠壓保護及斷相保護等功能。

該電控箱在外型設計上除強調加強隔爆性能外，同時具有防止誤操作的機械及電氣聯鎖功能和快開門機構，使設備的使用更安全可靠，維護更方便。

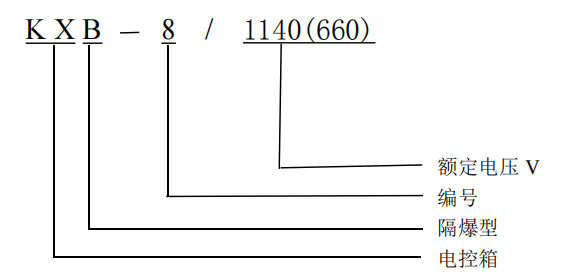

二. 型號命名

三、工作環境

a) 大氣壓力80kPa～110kPa。

b) 周圍空氣溫度：-5℃～+40℃，若環境溫度范圍不同時，須在銘牌上標明，并以最高環境溫度為基準計算溫度。

c) 周圍空氣相對濕度不大于95%（25℃時）。

d) 在含有甲烷、煤塵爆炸性危險氣體的煤礦井下(采掘工作面除外)。

e) 無破壞絕緣的氣體或蒸汽的環境中。

f) 在無顯著搖動和沖擊振動的地方。

g) 無滴水的地方。

h) 與水平面安裝傾斜不超過15°。

i) 安裝類別 Ⅰ類。

j) 污染等級 3級。

四、基本技術參數

1. 工作電壓：1140（660)V；額定頻率：50Hz

2. 變壓器容量：15kVA；

3. 工作制：為連續工作制

4. 工作頻率:50HZ；

5. 防爆標志：ExdI Mb。

五. 電控箱技術性能

1. 本裝置具有漏電閉鎖、短路、斷相、過載等多種保護功能，并可提供遠方/就地兩種選擇。

2. 可與多種自控系統可靠銜接
