一、概述

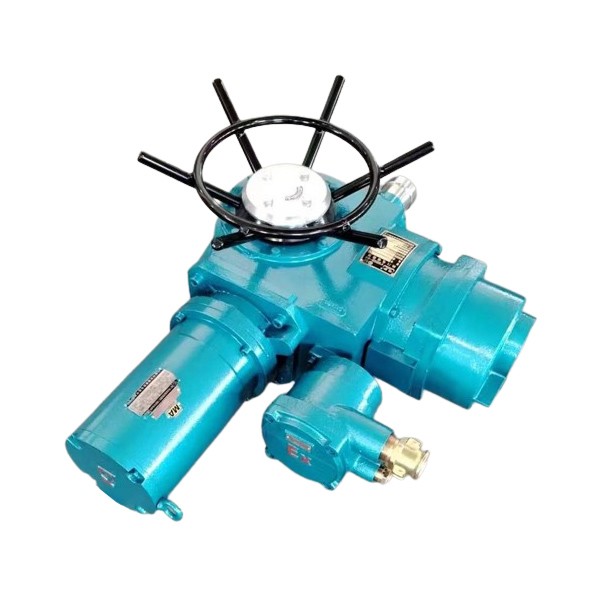

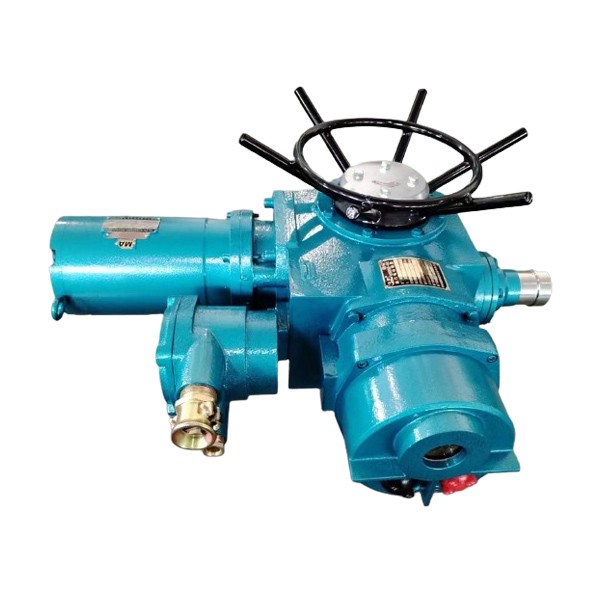

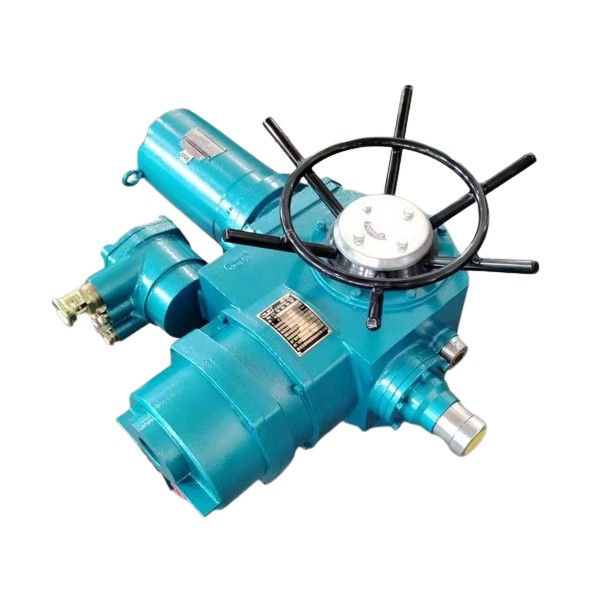

礦用隔爆型一體式閥門電動裝置（以下簡稱一體式電動裝置），是把電氣控制部分與閥門 電動裝置合成一體，控制不需要配套專用控制箱，本系列電裝對用戶安裝、調試、檢修十分方便，可大大地節省安裝費用，縮短安裝周期，也可遠控、集控和自控。一體式電動裝置控制選用控制精度更高的絕對值編碼器，產品具有 MODBUS 雙通道總線控制功能，抗干擾性能優越可靠。

ZBY 系列一體式電動裝置，適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、 水閘閥等。如增加二級減速后可用于蝶閥、風門和風道閥等，用于閥門的開啟、關閉，能可靠地控制閥門的啟閉和調節。

QBY 系列一體式電動裝置用于蝶閥、風門和風道閥等 90°回轉閥門，用于閥門的開啟、關閉，能可靠地控制閥門的啟閉和調節。

該系列電動裝置的性能不僅執行 GB/T24923-2010《普通型閥門電動裝置技術要求》的規 定而且執行 GB/T 3836.1-2010《爆炸性環境第 1 部分：設備通用要求》、GB/T 3836.2-2010 《爆炸性環境第 2 部分：由隔爆外殼“d”保護的設備》及 Q/320412BSK012－2023《礦用隔爆型一體式閥門電動裝置》的規定。

產品型式：礦用隔爆型一體式 防爆標志： Ex db I Mb

二、型號表示方法

ZBY60-24（660）：

表示多回轉礦用隔爆型一體式閥門電動裝置

額定輸出轉矩:600N·m（60kgf·m）

額定輸出轉速:24 r/min

額定工作電壓為:AC 660V

QBY30-1（380）： 表示部分回轉礦用隔爆型一體式閥門電動裝置

額定輸出轉矩:300N·m（30kgf·m）

額定輸出轉速:1 r/min

額定工作電壓為:AC 380V

三、工作環境和主要技術參數

3.1 電源：電機常規電壓：AC380V、AC660V；

三相三線；

控制電壓： 交流 AC：12V、18V、24V、 36V 直流 DC： 12V、24V

3.2 工作環境：

3.2.1 海拔不超過1200m。

3.2.2 周?chē)諝鉁囟龋?20℃～+40℃。

3.2.3 周?chē)諝庀鄬?duì)濕度不大于95%（25℃時）。

3.2.4 在有瓦斯和煤塵等爆炸混合物煤礦井下。

3.2.5 無破壞絕緣的氣體或蒸汽的環境中。

3.2.6 在無顯著搖動和沖擊振動的地方。

3.2.7 本產品不適用于煤礦井下采掘工作面。

3.3 工作制：為短時 10 分鐘。

3.4 防護等級 IP55。
