一、概述

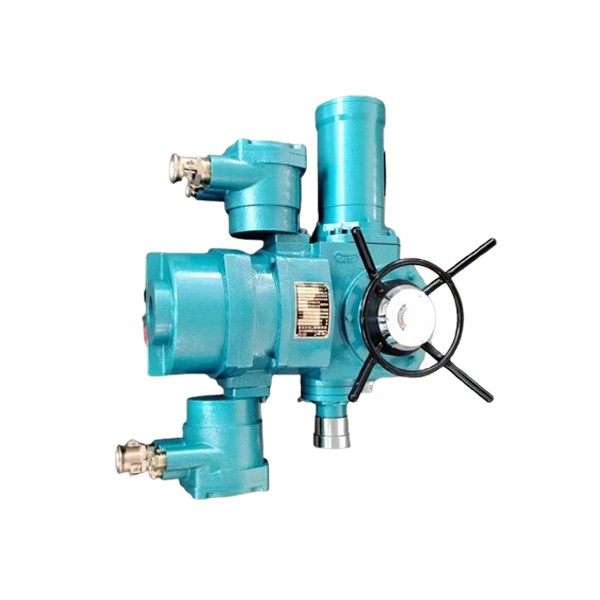

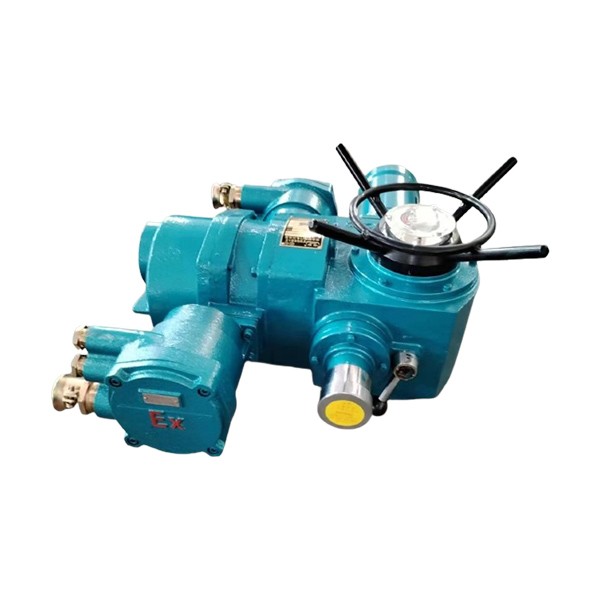

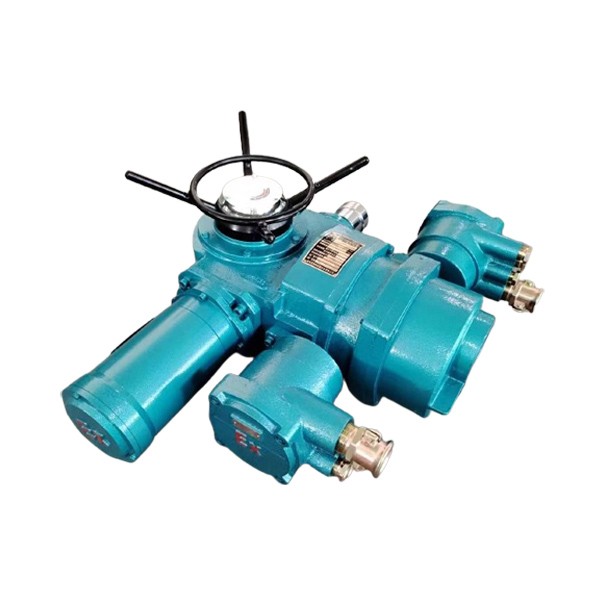

ZJ 型礦用隔爆兼本質安全型閥門電動裝置（以下簡稱電動裝置），是把電氣控制部分與閥門電動裝置合成一體，控制不需要配套專用控制箱，本系列電裝對用戶安裝、調試、檢修十分方便，可大大地節省安裝費用，縮短安裝周期，本質安全型控制信號輸入輸出，可現場連續操作，也可遠控、集控和自控。

該系列電動裝置，適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。如增加 二級減速后可用于蝶閥、風門和風道閥等，用于閥門的開啟、關閉，能可靠地控制閥門的啟閉。

該系列電動裝置的性能不僅執行 JB/T8528-1997《普通型閥門電動裝置技術要求》的規定而且執行 GB3836.1-2021《爆炸型氣體環境用電氣設備第 1 部分：通用要求》，GB3836.2-2021《爆炸性氣體環境用 電氣設備第 2 部分：隔爆型“d”》、GB3836.4-2021《爆炸性氣體環境用電氣設備 第 4 部分 本質安全型 “i”》及 Q/320412BSK005－2009《QB、ZB、ZJ 系列礦用閥門電動裝置》的規定。

產品型式：礦用隔爆兼本質安全型 防爆標志： Exd[ib]I

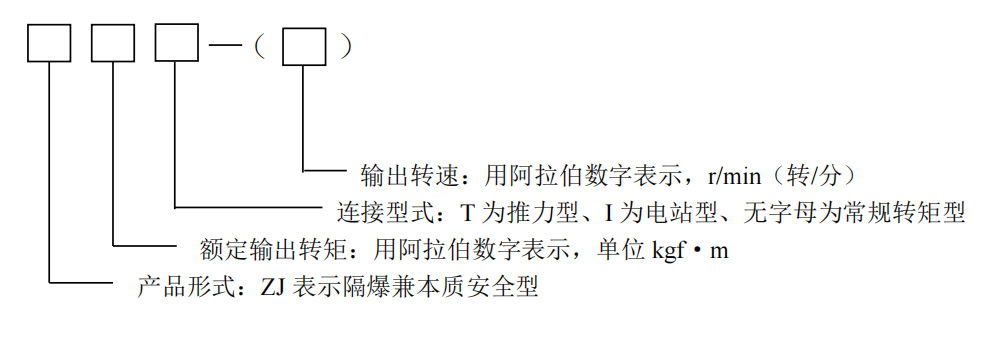

二、型號表示方法

型號示例： ZJ90-24：表示礦用隔爆兼本質安全型閥門電動裝置，輸出轉矩 900N·m（90kgf·m），輸出轉速 24r/min。

三、工作環境和主要技術參數

3.1 電源：電機常規電壓：380V、660V；三相三線；

控制電壓：交流 AC：110V 直流 DC： 12V、24V

輸出：干接點信號，閥位電流信號，485 總線通訊

3.2 工作環境：

3.2.1 海拔不超過1200m。

3.2.2 周圍空氣溫度：-20℃～+40℃。

3.2.3 周圍空氣相對濕度不大于95%（25℃時）。

3.2.4 在有瓦斯和煤塵等爆炸混合物煤礦井下。

3.2.5 無破壞絕緣的氣體或蒸汽的環境中。

3.2.6 在無顯著搖動和沖擊振動的地方。

3.3 工作制：為短時 10 分鐘。
