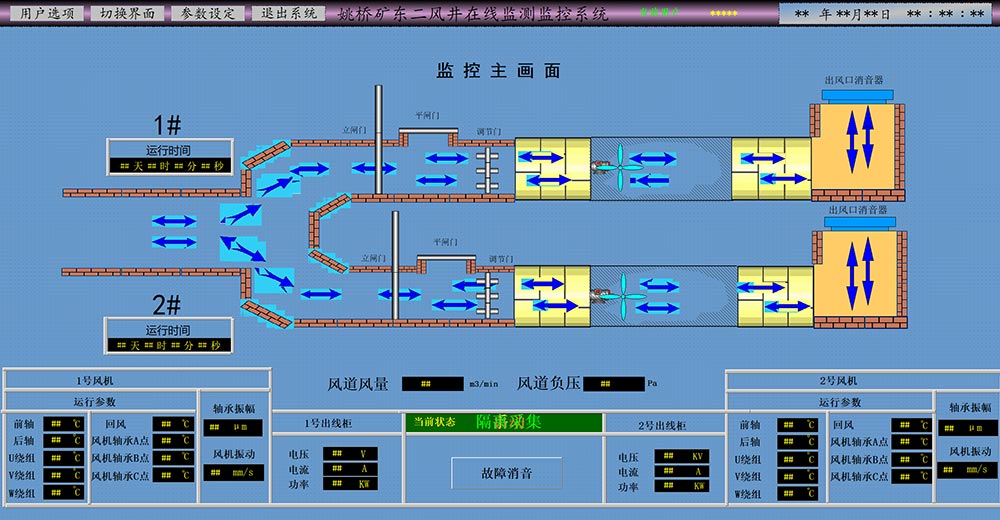

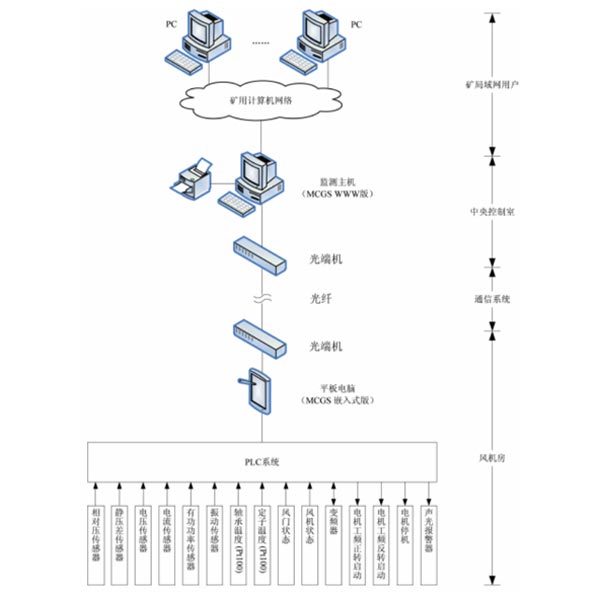

系統主要由傳感器、PLC測控系統、上位機組態軟件系統、通信系統等組成，如上圖所示：

? 針對不同類型風機結構及其現場附屬裝置特點研發的風機氣動參數測定方法，保證其測算結果準確、可靠；

? 運行控制與數據采集系統采用成熟的PLC技術，上位機軟件采用冗余組態軟件技術，保證系統長期運行穩定、可靠，維修方便；

? 測控功能上的網絡化、WEB化；

? 風機房可無人值守；

? 系統可根據現場應用需求靈活配置，伸縮性強。

1、監測功能

? 實時監測風機電機的電氣參數：電流、電 壓、有功功率、功率因數、開關狀態及系統保護信息；

? 實時監測設備的運行參數：電機前后軸、定 子溫度；風機的喘振、振動等參數；

? 實時監測風機的氣動參數：負壓、靜壓、風量、風機效率；

? 實時監測風機變頻器的狀態參數：電參數、輸出頻率、溫度、故障信息等。

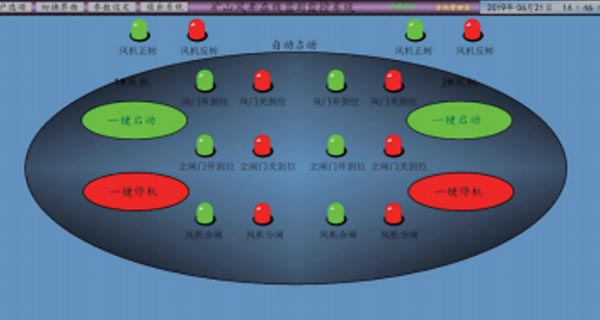

2、控制功能

? 根據監測的風機風量值，實時控制變頻器輸出頻率，使得風機風量與礦井需風量基本一 致；

? 系統具備遠程控制、現場自動控制、現場手動控制三種控制模式，優先級可根據需要自由設定；

? 具有故障停機、變頻/工頻自動倒換功能。

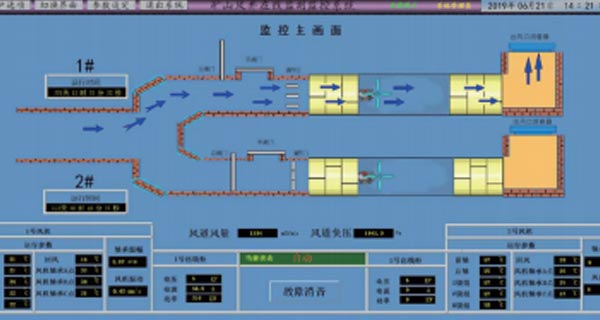

3、系統軟件功能

? 接收、處理、存儲、顯示PLC系統上傳的現場數據，顯示方式多樣，生動直觀；

? 運行參數的實時曲線圖形顯示，便于查看指定時間內各種不同參數的變化趨勢；

? 運行參數的歷史曲線圖形顯示和任意歷史時刻的數據查詢，歷史數據可在計算機數據庫 中保留一定的時間，也可拷貝到U盤長期保存，以便于查詢分析；

? 運行參數的歷史數據，以報表形式查詢、顯 示和打印；

? 在線測繪風機性能特性曲線(H—Q、N — Q、η—Q)，風機工況點；

? PID實時計算，控制變頻器調整輸出頻率值，使風機風量與礦井需風量基本一致；

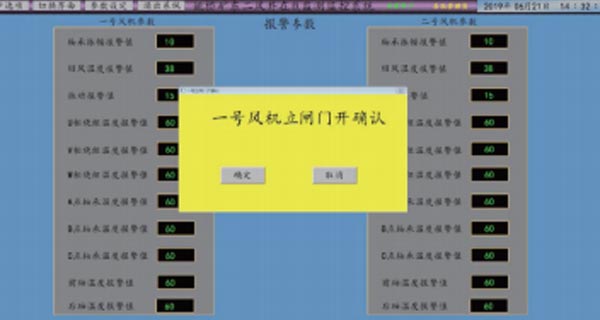

? 運行參數的超限報警（聲光報警）并記錄報警信息；

? 系統設置了操作權限，只有獲得權限的人員方可操作系統；

? 具有防止誤操作功能；

? 具有Web發布功能，系統監測界面可在網上瀏覽。
