一、概述

近隨著煤礦自動化水平的不斷提高，在新設計的礦井或老礦的改造中都大量使用電動閥門。本公司開發的礦用隔爆型閥門電動裝置及KXBC系列礦用隔爆型閥門電動裝置控制箱，適應煤礦自動化的要求，該產品具有拖動容量大，安裝體積小，控制集中，信號全面等優點。

該產品符合本公司企業標準Q/320421BSK006-2018《KXB C-□×□/□ DZ礦用隔爆型閥門電動裝置控制箱》、GB3836.1-2010《爆炸性環境第1部分：設備通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。

該產品在電氣性能設計上注重與DCS系統接口的銜接功能、從而使控制箱在自動化系統中的應用更為廣泛、可靠，在此基礎上控制箱具有漏電閉鎖、短路保護、過載保護、欠壓保護、過力矩保護、斷相保護及相序鑒別、自動糾正等功能，并設置了行程控制、遠方/就地控制的切換功能，使其實用功能更趨完善。

該控制箱在外型設計上除強調加強隔爆性能外，同時具有防止誤操作的機械及電氣聯鎖功能和快開門機構，使設備的使用更安全可靠，維護更方便。在此基礎上為監視設備運行情況，本產品還設置了各種運行監視指示，如電源指示、開閥指示、關閥指示、過力矩指示、故障指示及閥位開度顯示。

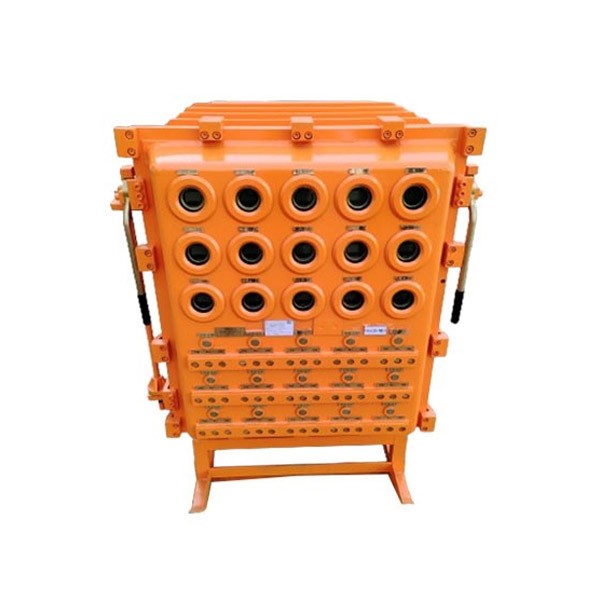

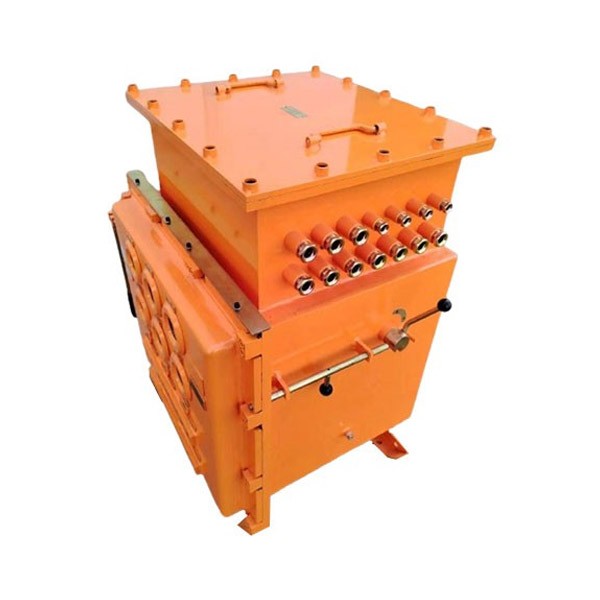

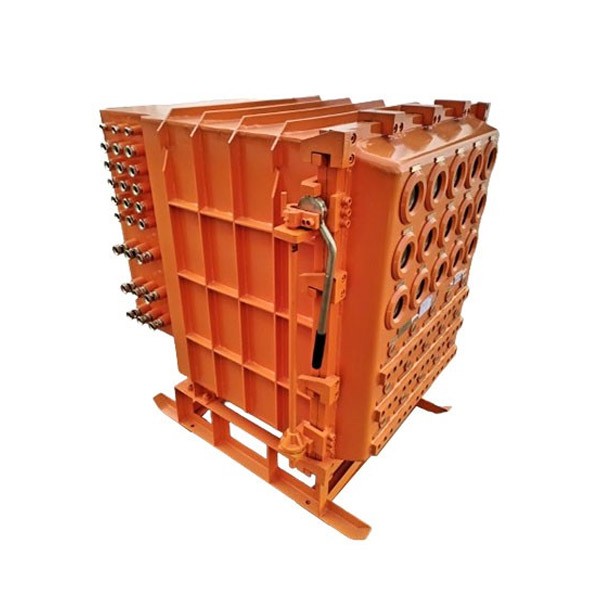

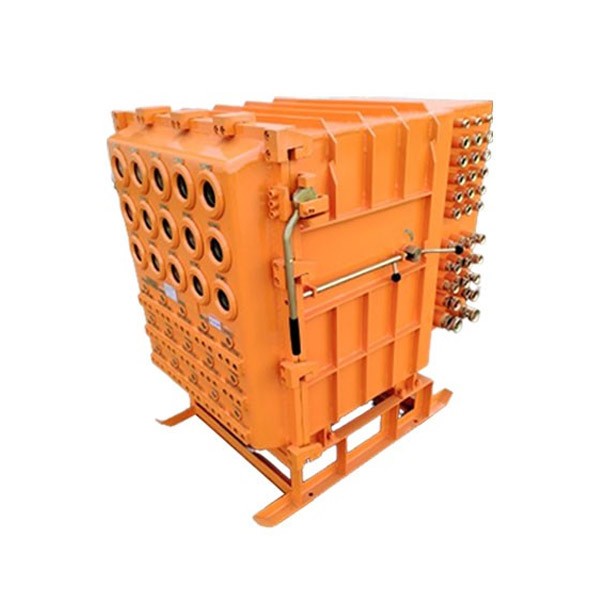

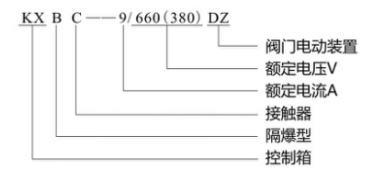

二、型號命名

三、工作環境

a)大氣壓力80kPa~110kPa.

b)周圍空氣溫度:-20℃~+40℃，若環境溫度范圍不同時，須在銘牌上標明，并以最高環境

溫度為基準計算溫度。

c)周圍空氣相對濕度不大于95%(25℃時)。

d)在含有甲烷、煤塵爆炸性危險氣體的煤礦井下(采掘工作面除外)。

e)無破壞絕緣的氣體或蒸汽的環境中。

f)在無顯著搖動和沖擊振動的地方。

g)無滴水的地方。

h)與水平面安裝傾斜不超過15°

i) 安裝類別 工類。

j)污染等級 3級。

四、基本技術參數

1.電源電壓:1140V，660V，380V;額定頻率:50Hz;

2.工作電壓:660V、380V;

3.控制電壓:交流:36V 直流:5V、24V;

4.額定電流:15A;

5.最大控制回路:15路(分3、6、9、12、15);

6.隔爆型式:礦用隔爆型

7.防爆標志:ExdI Mb。

五、電控箱技術性能

1.本裝置具有漏電閉鎖、短路、斷相、過載等多種保護功能，并可提供遠方/就地兩種選擇。

2.信號電平(DC):5V、24V;輸出阻抗≤700Ω;輸出最大信號電流DC36 mA。

3.在電機旋向確定后，可自動校正三相電源的相序，用戶可隨意接入電動控制箱的三相電源。

4.位置反饋電位器阻值范圍在1KΩ~10KΩ間。

5.可與多種自控系統可靠銜接:

a)由用戶提供干接點、使用模塊上的+24VDC電源(詳見電氣原理圖)。

b)由用戶提供+24VDC電源、此時用戶的+24VDC電源負極與模塊電源負極并接在一起，電

源的正極輸入到模塊的各功能端，即可實現各種控制功能。

6.輸入/輸出信號均經光電隔離，抗干擾能力較強。

7.開閥、關閥、電子互鎖加機械互鎖，可靠保證開向、關向交流接觸器不能同時吸合。

8.欠壓保護值為額定電壓的負15%。
