一、概述

近年來隨著煤礦自動化水平的提高，手動閥門已很難適應現代技術發展的需要，在新設計和老 礦管路改造中都需要用電動閥門。為了更便于煤礦給排水自動化系統中閥門的集中控制，本公司開發出 KXJC 系列一控一、KXBC 一控三礦用閥門電動裝置控制箱。該產品具有拖動容量大、 安裝體積小、控制集中、信號全面、本質安全型控制信號輸入輸出等優點。

KXBC、KXJC 型 控制箱，是專為煤礦給排水自動化系統配套的電動閥門控制箱，產品執行國家有關隔爆產品的相關規定,執行 GB3836.1-2020《爆炸性環境第 1 部分:設備通用要求》、GB3836.2-2020《爆炸 性環境 第 2 部分:由隔爆外殼“d”保護的設備》、GB3836.4-2020《爆炸性環境第 4 部分:由本 質安全型”保護的設備》及企業標準 Q/320412BSK006-2018《礦用隔爆(兼本質安全)型閥門電 動裝置控制箱》。

控制箱具有漏電閉鎖、短路保護、過載保護、欠壓保護、過力矩保護、斷相保護及相序鑒別自 動糾正等功能，并設置了行程控制、遠方/就地控制的切換功能，在電氣性能設計上更注重與 DCS 系統接口的銜接的功能，從而使控制箱在自動化系統中的應用更為廣泛可靠。

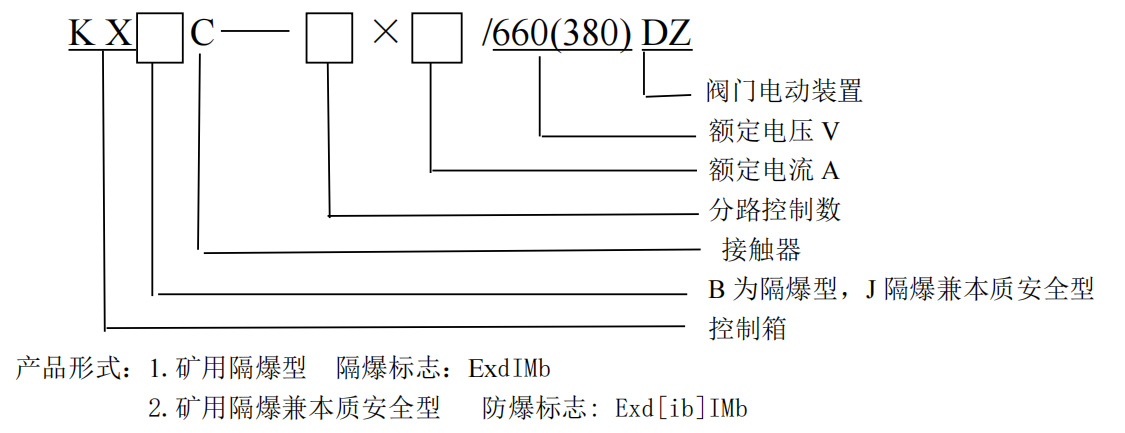

二、型號表示方法

三、工作環境：

（1）環境溫度：-20～+40℃

（2）相對濕度：≤95％（+25℃時）

（3）在含有甲烷爆炸性氣體的煤礦礦井中

（4） 海拔高度不超過 1200 米

（5） 無破壞絕緣的氣體或蒸汽的環境中。

（6） 在無顯著搖動和沖擊振動的地方。

（7） 無滴水的地方。

（8） 與水平面安裝傾斜不超過 15°。

（9） 安全類別 I 類

（10） 污染等級 3

四、基本技術參數：

（1） 電源電壓： 380V 、 660V

（2） 控制電壓： 直流： 24V、 12V 交流： 36V 、110V

（3） 額定電流：9A 、15A、25A

（4） 額定頻率：50Hz

（5） 防護等級：IP55

（6） 工作制式：反復短時工作制，最長不超過 10 分鐘

（7)本安參數

a )本安電路最高開路電壓：DC12.3V

b)本安電路最大短路電流：55mA

五、電控箱技術性能：

(1)本裝置選用施耐德的GV2-ME 電動機斷路器，根據閥門電動裝置選定整定電流，可對電機和線路進行高效可靠的短路、過載及斷相保護。

(2)該裝置安裝相序漏電保護模塊 A.正確調試完成后，用戶無需考慮接入電源相序，能自動鑒別相序并糾正，保障閥門正常運行; B.當閥門驅動電機對外殼絕緣電阻達到一定值時，電機在得電前，該裝置就能識別并能切斷控 制回路電源，確保設備及人身安全。

(3)本裝置帶有液晶顯示屏及燈光指示，能直觀反應閥門運行過程及開啟程度。

(4)可提供 4~20mA 標準閥位信號，該信號經光電隔離抗干擾能力較強，可遠傳至用戶監控設 備，用以監控閥門運行的全過程。

(5)可提供遠方/就地控制兩種選擇。

(6)本裝置安裝本安隔離模塊，控制信號經隔離輸出為本安型信號。

六、使用調試方法：

⑴ 嚴格按照電氣原理及端子接線圖接線；

⑵ 用萬用表檢查所有連接，確保無短路、接地；

⑶ 選擇所需要的控制方式；

⑷ 以上工作檢查完畢無誤后，可接入電源。

(5) 調試

1 先通過電動裝置上的手輪，根據閥門行程，將電動裝置行程控制機構上的關到位、 開到位行程開關調整好。

2 根據閥門的最大轉圈數將開度齒輪組上的齒輪調到相應位置上，使閥門處在全關位置，轉動電位器在零位，使電位器軸上的齒輪與開度軸上的齒輪嚙合，擰緊電位器軸上的緊定螺釘，取樣電位器轉角必須保證在 120～270 度之間，否則需調節行程轉圈數的設置。

3 轉動電動裝置手輪將閥門處在中間位置。

4 接通電源，閥位液晶顯示屏發出明亮背光，將控制開關切換到現場位置，按下關閥按鈕，此時閥門應向關方向動作，如向開方向動作，則調換電機或電源相序。

5 按關向按鈕，同時測 D9、D10 輸出的 4-20mA 閥位信號，應逐漸減小，如反之，則對調取樣電位器的 D11 和 D13。

6 關閉閥門至全關位置，調節模塊上 4mA 調整電位器，使之輸出 4mA。

7 打開閥門至全開位置，調節模塊上 20mA 調整電位器，使之輸出 20mA。
